Le matériel du tableau,
en un clin d’œil.

À quoi ça sertIl coupe un circuit en cas de surcharge ou de court-circuit, selon ses caractéristiques de déclenchement.

À retenirIl ne répartit pas les phases. Un disjoncteur sans fonction différentielle ne détecte pas les courants de fuite comme un différentiel.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

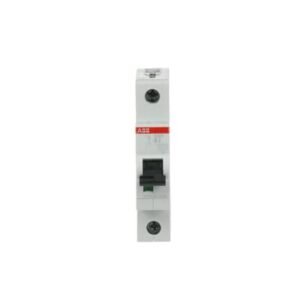

À quoi ça sertÀ calibre égal, son déclenchement magnétique intervient pour un courant plus faible que celui d’une courbe C ou D.

Exemple d’utilisationUn équipement éloigné du tableau, alimenté par un long câble. Dans certains réseaux (TN ou IT), une courbe B peut être retenue après calcul, car le courant de défaut en bout de ligne peut être faible.

À retenirIl peut répondre à des cas où le courant de défaut disponible est faible. La courbe seule ne suffit pas à choisir la protection d’un circuit.

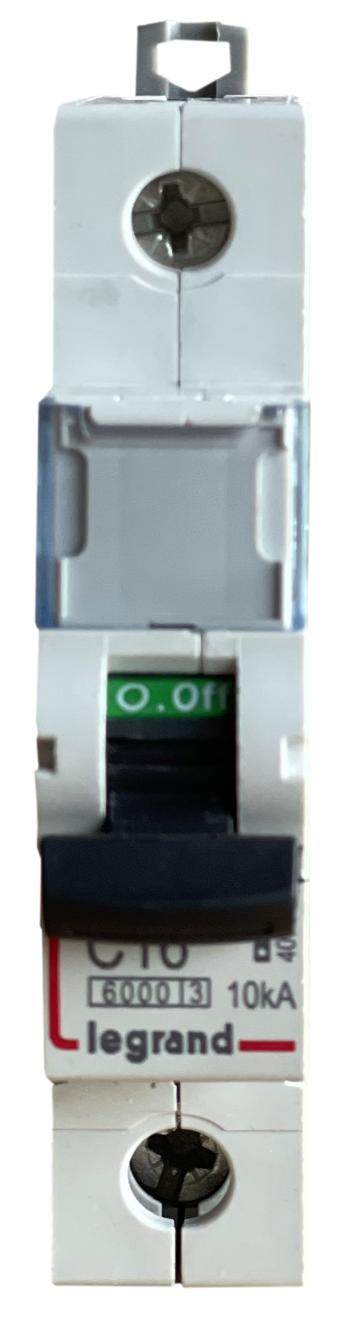

À quoi ça sertC’est une courbe fréquemment rencontrée pour la protection des circuits courants. Elle décrit notamment la réaction aux fortes surintensités.

Exemple d’utilisationUn circuit de prises ou d’éclairage courant, sans fort appel de courant à la mise sous tension. La courbe C est courante pour ces usages, avec un calibre et des câbles adaptés au circuit.

À retenirDans « C16 », C désigne la courbe et 16 le calibre de 16 A. Ce sont deux caractéristiques différentes.

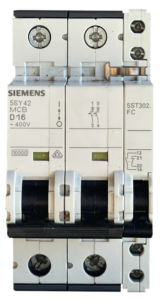

À quoi ça sertÀ calibre égal, il accepte un appel de courant plus élevé avant le déclenchement magnétique qu’une courbe B ou C.

Exemple d’utilisationUn moteur de pompe ou de compresseur qui appelle brièvement un courant élevé au démarrage. Une courbe D peut éviter un déclenchement intempestif, si les caractéristiques du moteur et du circuit le permettent.

À retenirOn le rencontre notamment avec certains moteurs ou transformateurs. Dans « D6 », D est la courbe et 6 le calibre de 6 A ; son emploi doit être vérifié pour le circuit. La courbe D ne suffit pas à définir la protection du moteur contre les surcharges.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

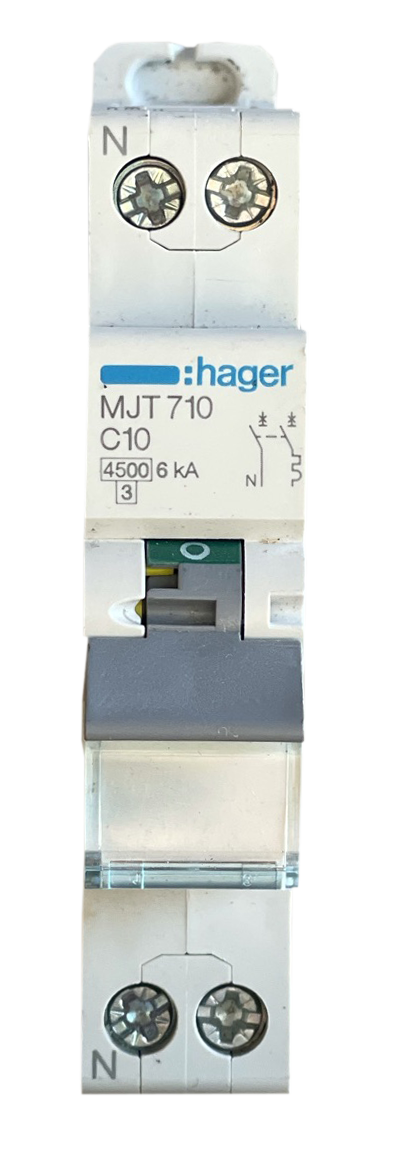

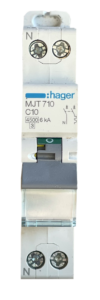

À quoi ça sertIl coupe la phase et le neutre d’un circuit monophasé. Sur un appareil 1P + N, la protection contre les surintensités porte sur la phase.

À retenirP désigne un pôle ; N désigne le neutre. Il ne crée pas de phase et n’équilibre pas une installation triphasée.

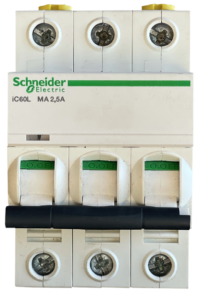

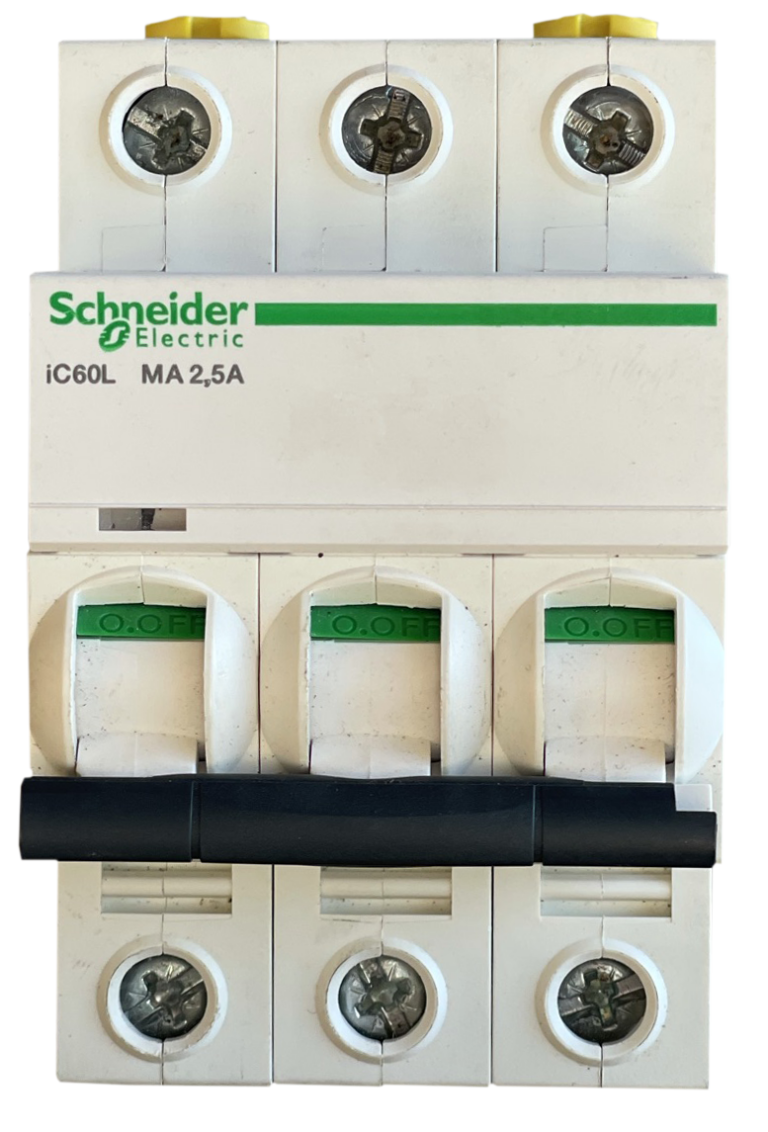

À quoi ça sertIl assure la coupure commune des trois phases et leur protection contre les surintensités.

À retenirOn le rencontre, par exemple, sur un départ triphasé sans neutre. Le choix dépend aussi de l’équipement alimenté.

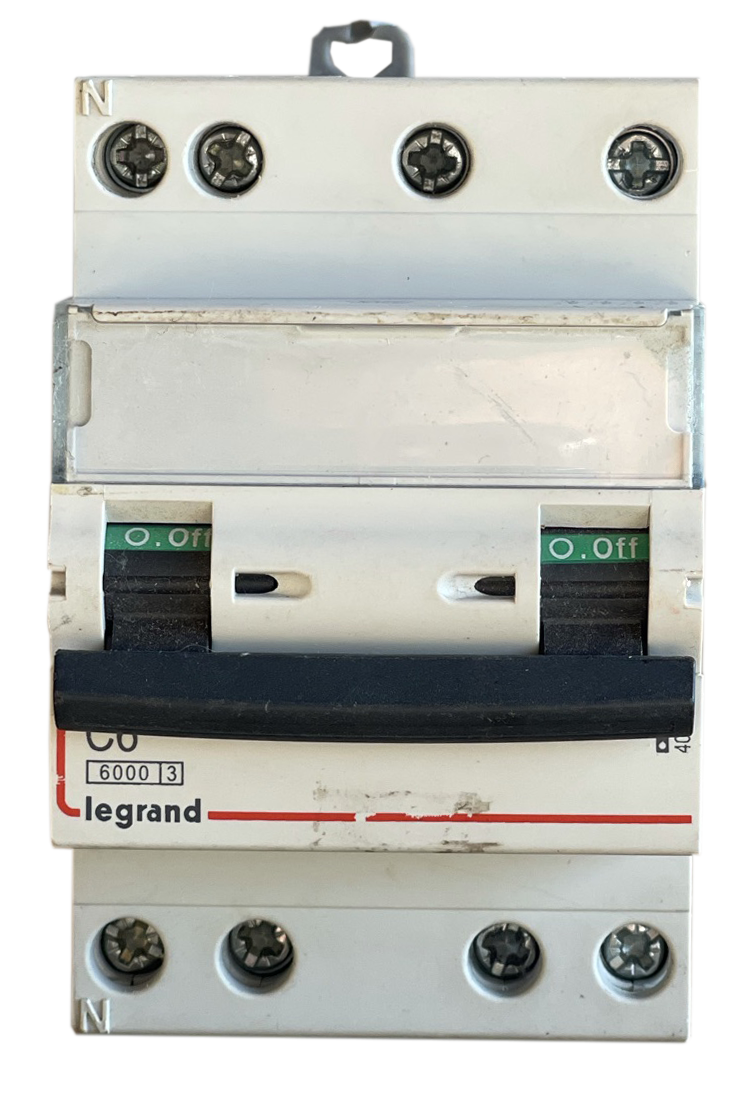

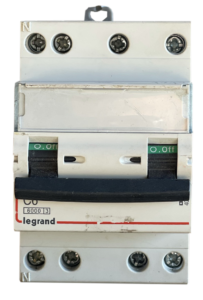

À quoi ça sertCes appareils permettent une coupure sur quatre conducteurs, généralement trois phases et le neutre.

À retenirQuatre pôles coupés ne signifie pas toujours quatre pôles protégés contre les surintensités. Il faut lire le schéma et les caractéristiques du modèle.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

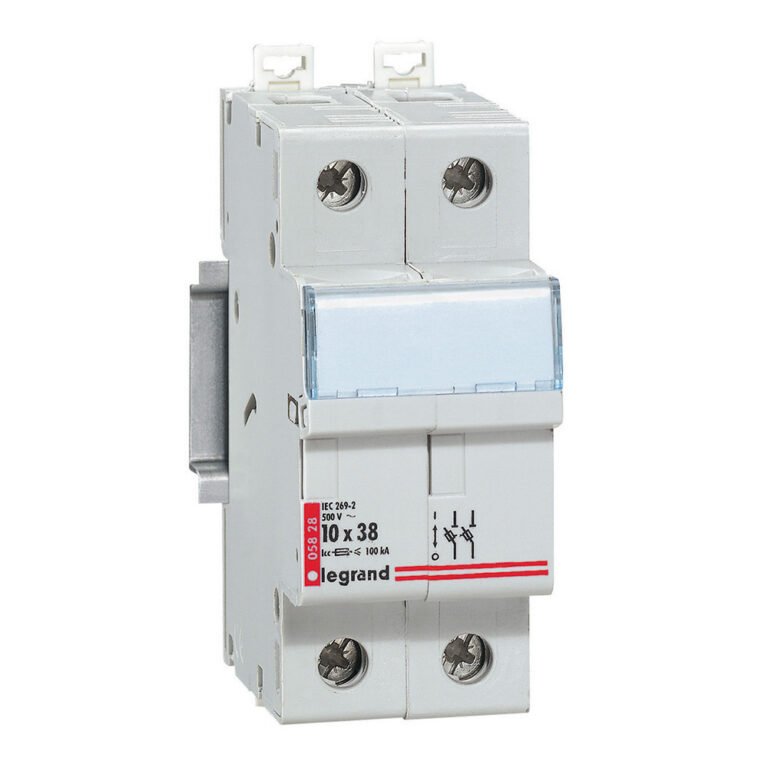

À quoi ça sertLe fusible interrompt le circuit en fondant lors d’une surintensité, selon son type et son calibre. Le porte-fusible reçoit la cartouche.

À retenirUne cartouche fondue ne se réarme pas. Le porte-fusible n’est pas, à lui seul, la protection.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

À quoi ça sertIl surveille le déséquilibre entre les courants qui passent dans ses conducteurs et coupe lorsqu’un défaut différentiel provoque son déclenchement.

À retenirIl ne protège pas, à lui seul, contre les surcharges et les courts-circuits : c’est la différence essentielle avec un disjoncteur différentiel.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

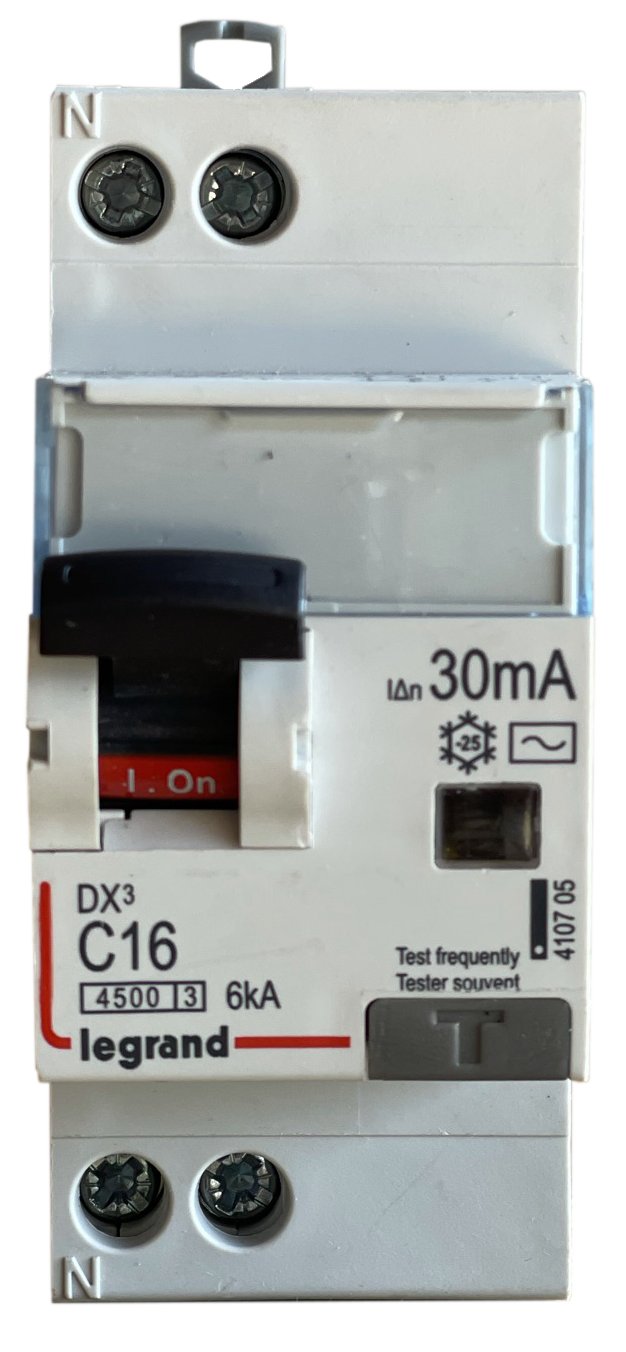

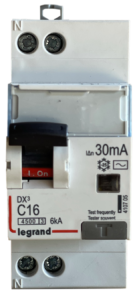

À quoi ça sertIl associe la protection contre les surcharges et les courts-circuits à la détection des défauts différentiels.

À retenirLe calibre, la courbe, le type différentiel et la sensibilité sont des indications distinctes.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

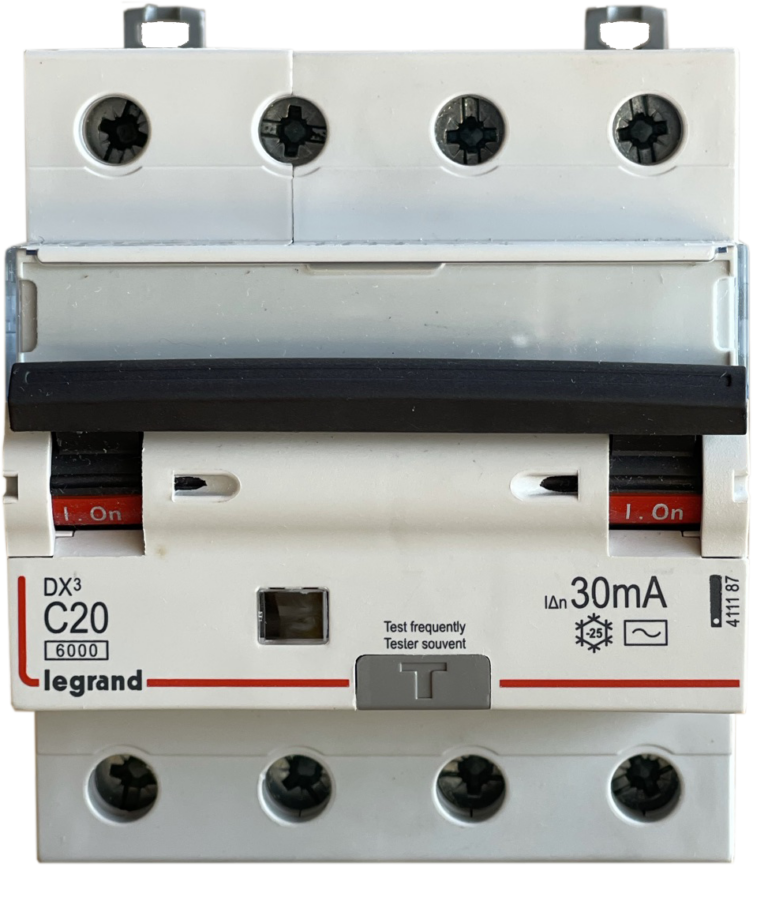

À quoi ça sertIl associe une coupure sur quatre pôles, la protection contre les surintensités et une fonction différentielle. On le rencontre sur des départs triphasés avec neutre.

À retenirLa protection du neutre contre les surintensités dépend du modèle. « Tétrapolaire » ne précise ni la sensibilité ni le type différentiel.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

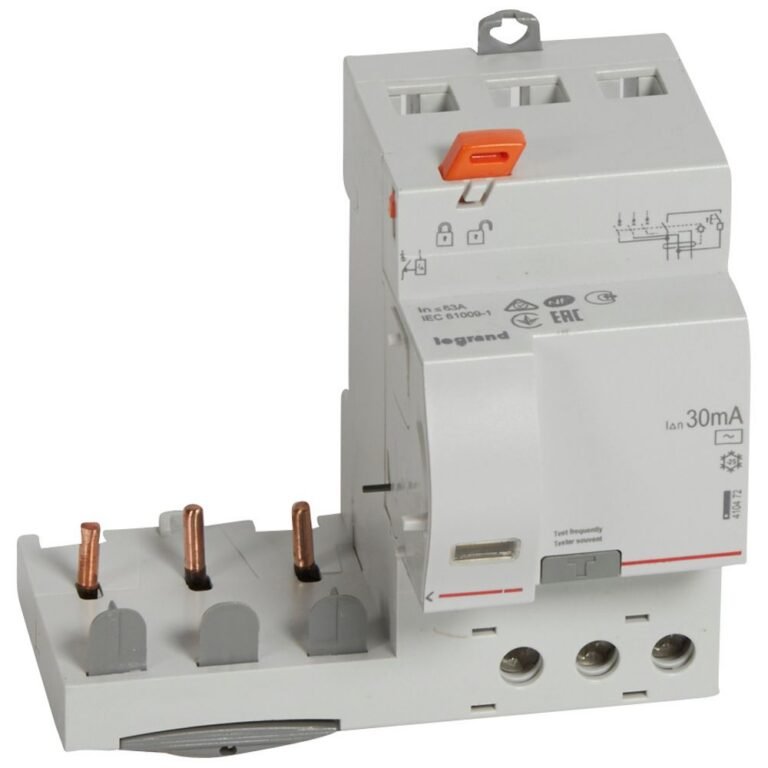

À quoi ça sertIl détecte un défaut différentiel et provoque l’ouverture de l’appareil auquel il est associé. Il permet, par exemple, de compléter un disjoncteur compatible par une protection différentielle.

À retenirCe bloc ne remplace pas la protection contre les surintensités. Selon la gamme, il s’associe à un disjoncteur ou à un interrupteur prévu pour cette fonction. L’association doit être explicitement autorisée par le fabricant : les blocs ne sont pas universels.

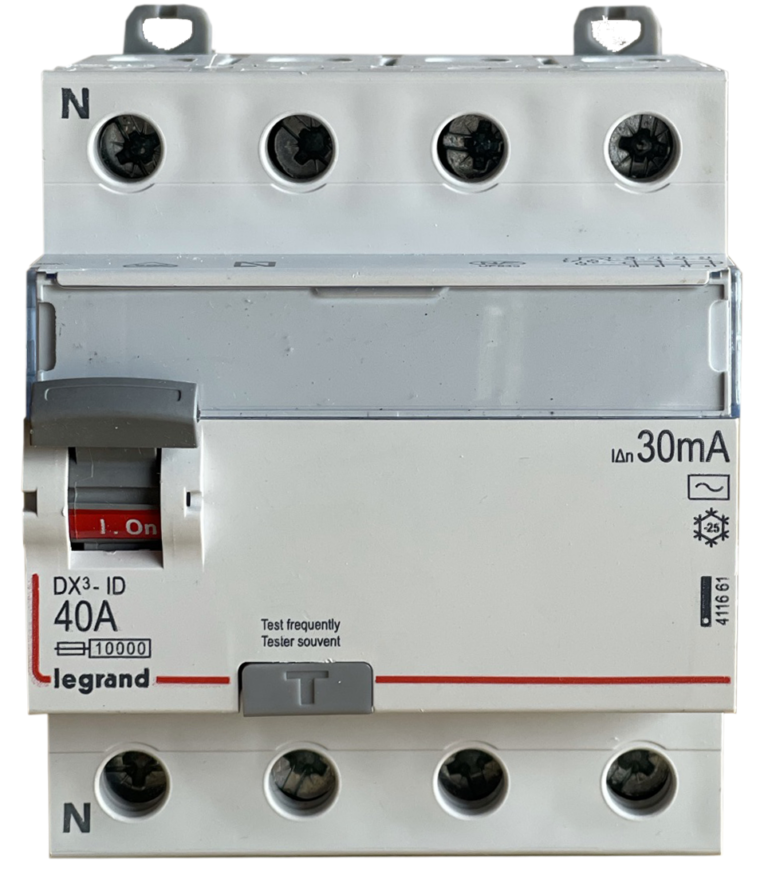

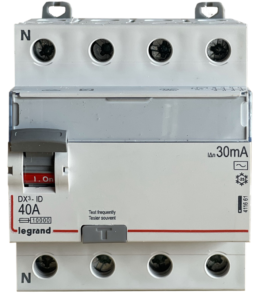

À quoi ça sert25 A indique le courant assigné de l’appareil. 30 mA indique sa sensibilité différentielle : ces valeurs décrivent deux fonctions différentes.

À retenirSur un interrupteur différentiel, le marquage 25 A ne signifie pas qu’il déclenchera sur surcharge à 25 A.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

À quoi ça sertIl détecte les courants différentiels alternatifs sinusoïdaux.

À retenirAC décrit le type de défaut détecté, pas le calibre ni la sensibilité.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

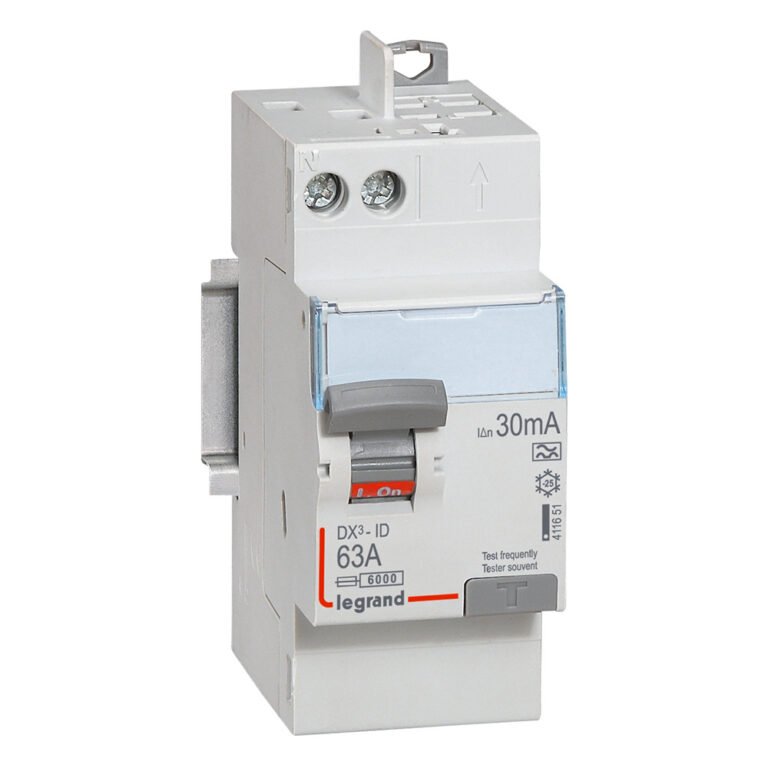

À quoi ça sertIl détecte les défauts alternatifs et les courants différentiels continus pulsés, que certains équipements électroniques peuvent produire.

À retenirType A ne veut pas dire « courbe A ». Le type différentiel et la courbe du disjoncteur décrivent deux choses différentes.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

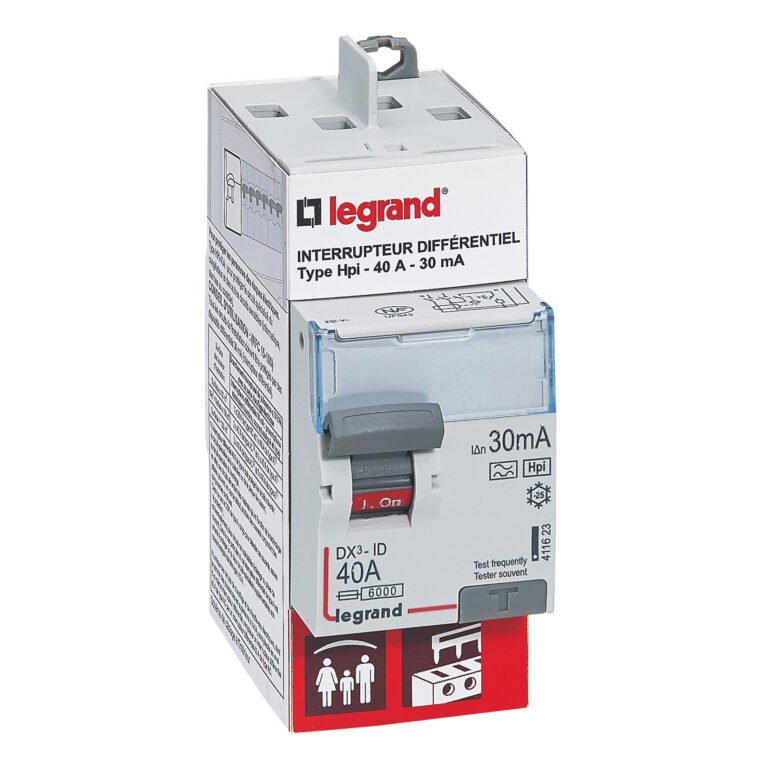

À quoi ça sertLe type F couvre aussi certains défauts à fréquences mélangées, rencontrés notamment avec des variateurs monophasés.

À retenirHpi est une appellation Legrand. De nombreuses références ont évolué vers le type F ; vérifier la référence exacte plutôt que supposer une équivalence systématique.

À quoi ça sertIl détecte notamment les courants différentiels continus lisses, que certains convertisseurs électroniques peuvent produire.

À retenirUn différentiel type B n’est pas un disjoncteur courbe B. La lettre B n’a pas ici la même signification.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

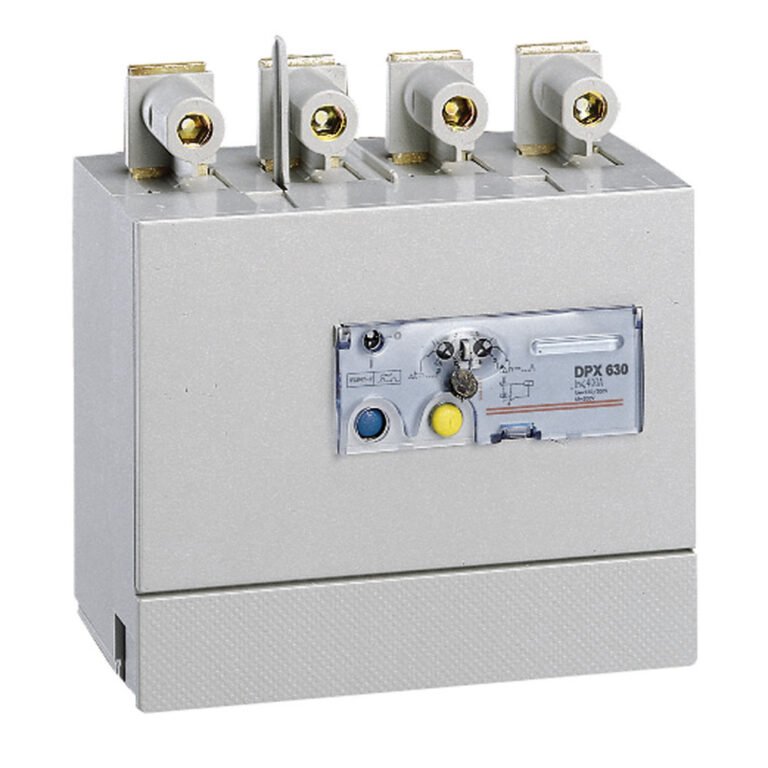

À quoi ça sertSur certains appareils, on règle le seuil différentiel IΔn et la temporisation Δt : le niveau de courant de défaut surveillé et le délai associé.

À retenirLes plages dépendent du modèle. Un réglage à 1 A n’est pas une sensibilité de 30 mA : ces réglages ne sont pas interchangeables.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

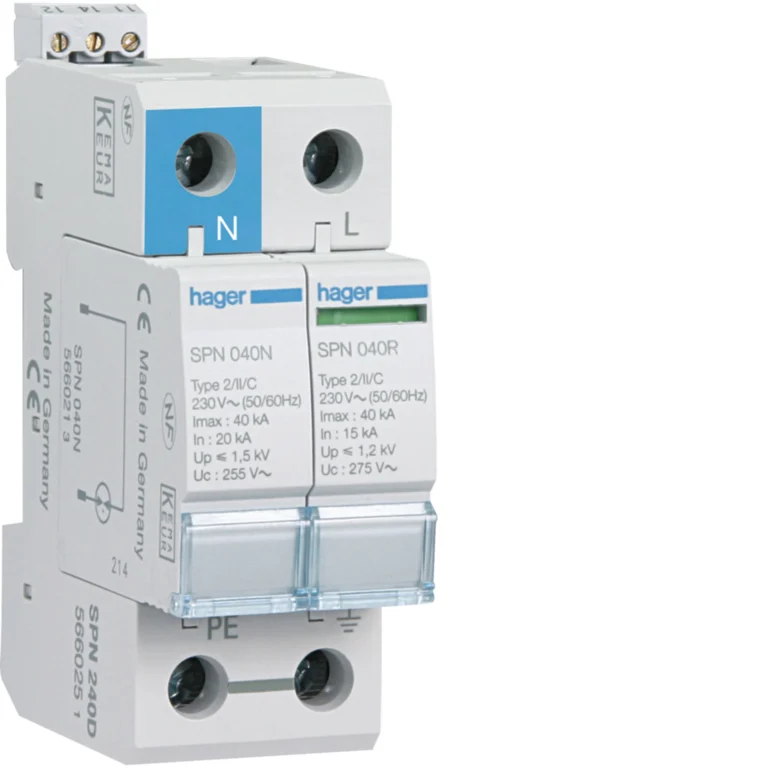

À quoi ça sertIl limite les surtensions transitoires, notamment celles liées à la foudre, afin de réduire leurs effets sur les équipements.

À retenirIl complète les autres protections ; il ne remplace ni un disjoncteur ni une protection différentielle.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

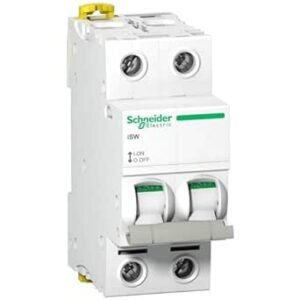

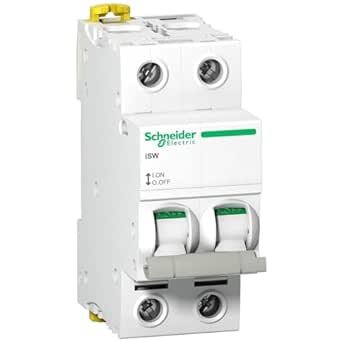

À quoi ça sertIl permet la coupure et le sectionnement d’un circuit dans les conditions prévues pour l’appareil.

À retenirIl n’assure pas, à lui seul, la protection contre les surcharges ou les courts-circuits.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

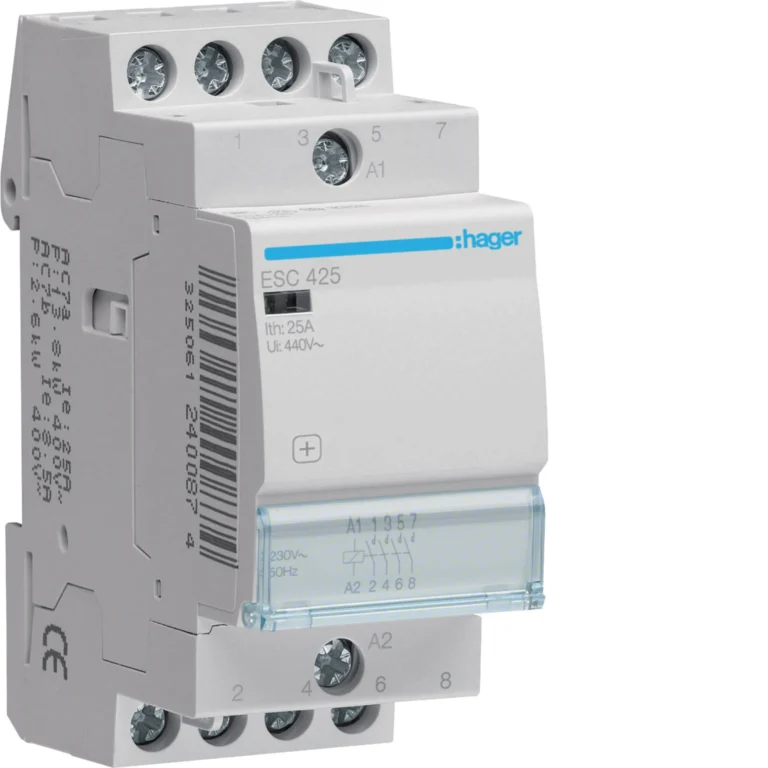

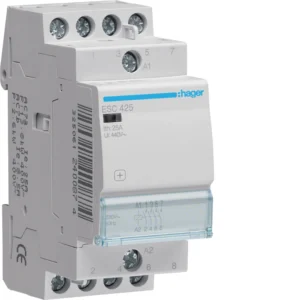

À quoi ça sertUn signal sur sa bobine commande l’ouverture ou la fermeture de ses contacts de puissance. Il peut ainsi piloter un équipement à distance.

À retenirExemple : la commande d’un chauffe-eau. Le contacteur commande ; les protections du circuit ont un autre rôle.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

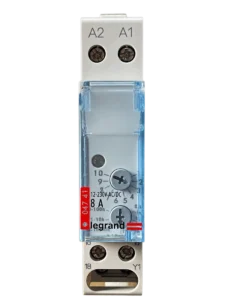

À quoi ça sertIl fait changer l’état de contacts suivant une durée et un mode de fonctionnement : retard à la mise en marche, à l’arrêt ou autre séquence selon le modèle.

À retenirLe mode est aussi important que la durée. Deux relais réglés sur le même temps peuvent agir différemment.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

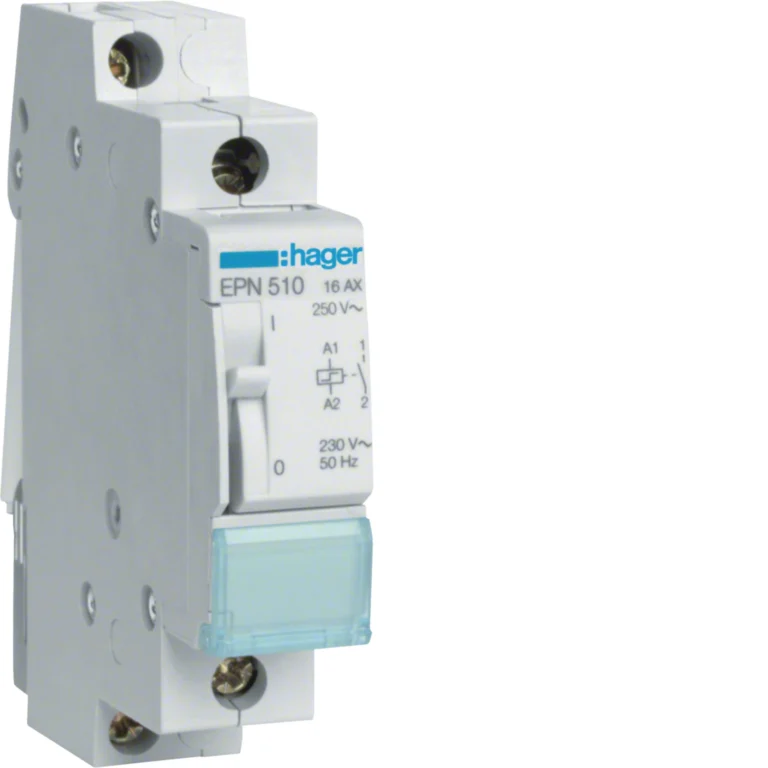

À quoi ça sertIl change l’état d’un circuit à la réception d’une impulsion de commande. Il sert notamment à piloter un éclairage depuis plusieurs boutons-poussoirs.

À retenirLe bouton donne l’ordre ; le télérupteur conserve l’état de commande entre les impulsions.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

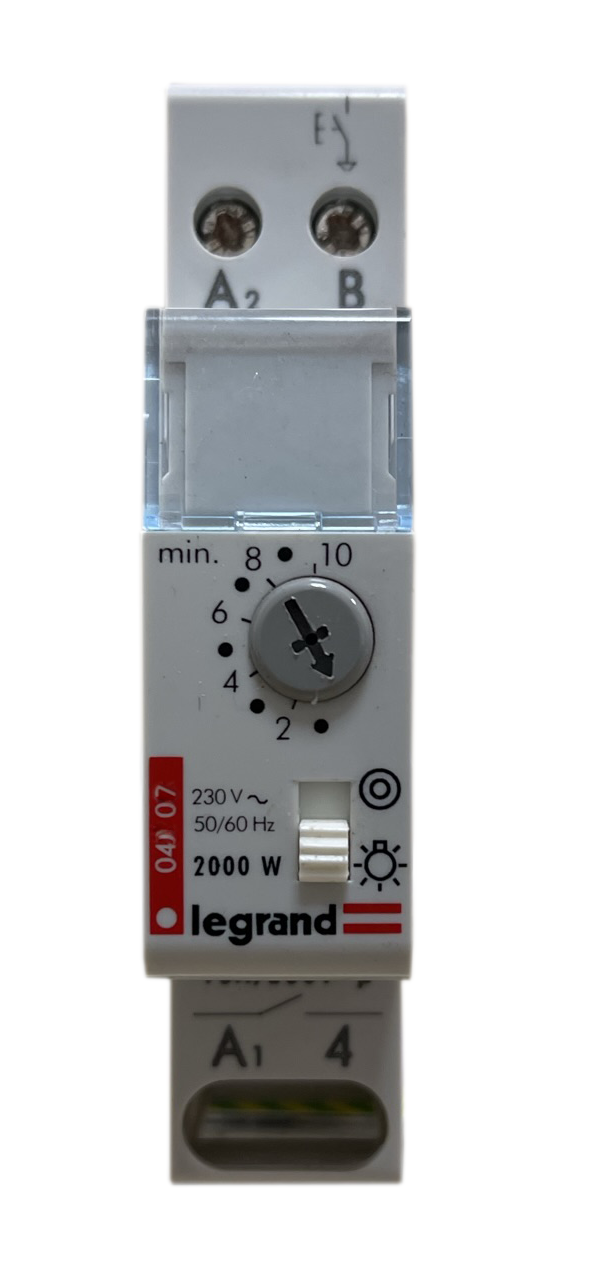

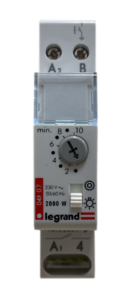

À quoi ça sertUne minuterie commande pendant une durée. Une horloge commande selon des horaires programmés.

À retenirLa première répond à « pendant combien de temps ? », la seconde à « à quelle heure ? ».

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

À quoi ça sertElle commande un circuit selon des plages horaires programmées, par exemple pour un éclairage.

À retenirElle se distingue de la minuterie, qui commande pendant une durée après son déclenchement.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

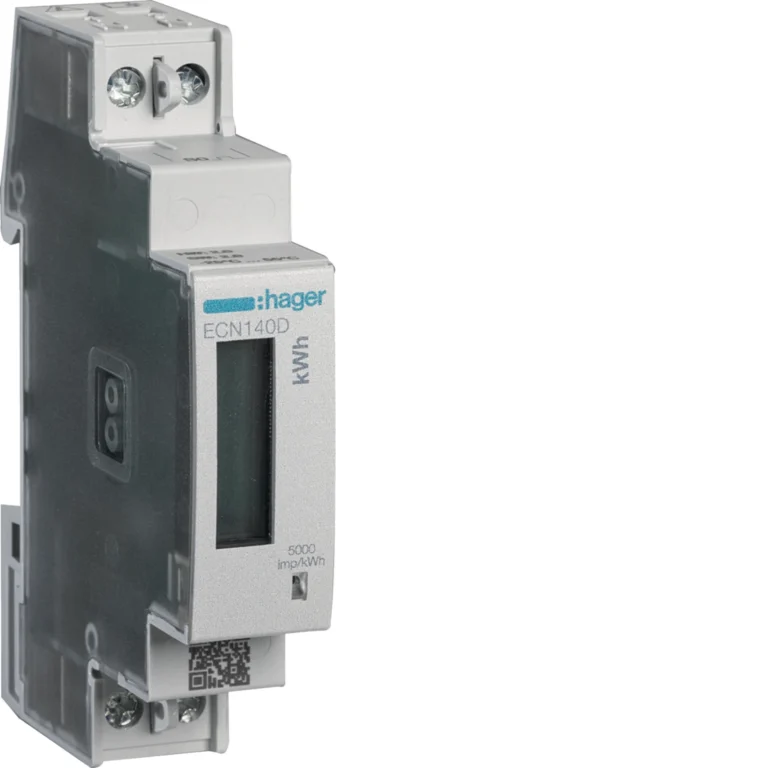

À quoi ça sertIls comptabilisent l’énergie consommée sur la partie de l’installation qu’ils mesurent, généralement en kilowattheures (kWh).

À retenirUn sous-compteur peut suivre un usage particulier. Il ne remplace pas le compteur de fourniture.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

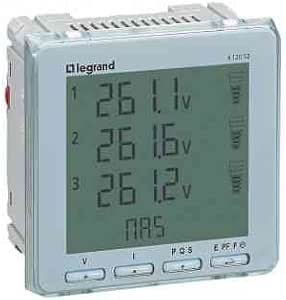

À quoi ça sertElle rassemble des mesures comme la tension, le courant, la puissance ou l’énergie, selon le modèle.

À retenirMesurer n’est pas protéger : une valeur affichée ne signifie pas que l’appareil assure la coupure sur défaut.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

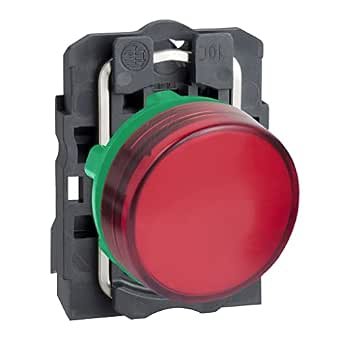

À quoi ça sertIl indique l’état associé à son circuit : marche, présence d’une alimentation ou défaut, selon le câblage.

À retenirSa signification vient du montage et du repérage. Un voyant éteint ne prouve pas l’absence de tension.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

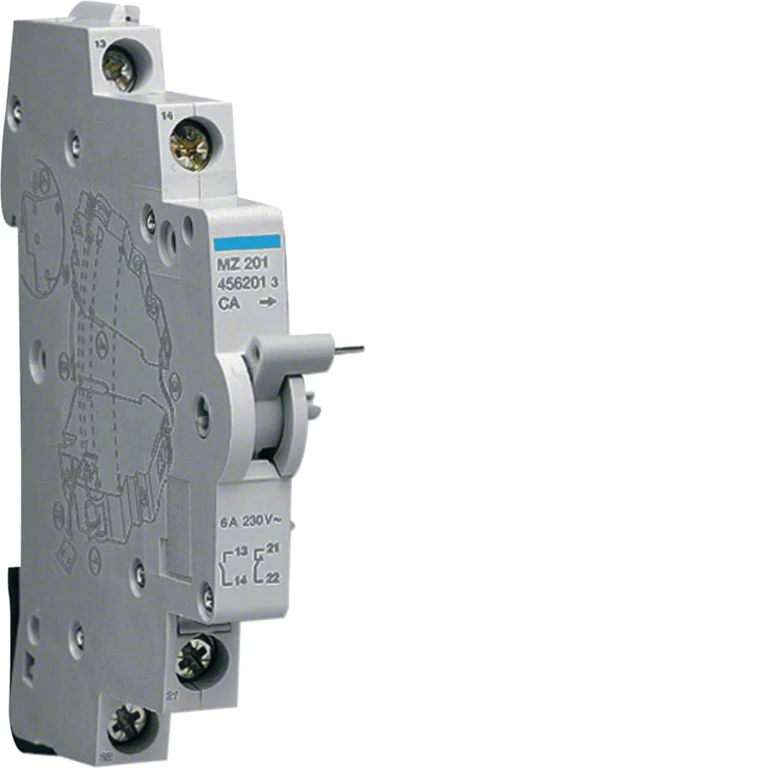

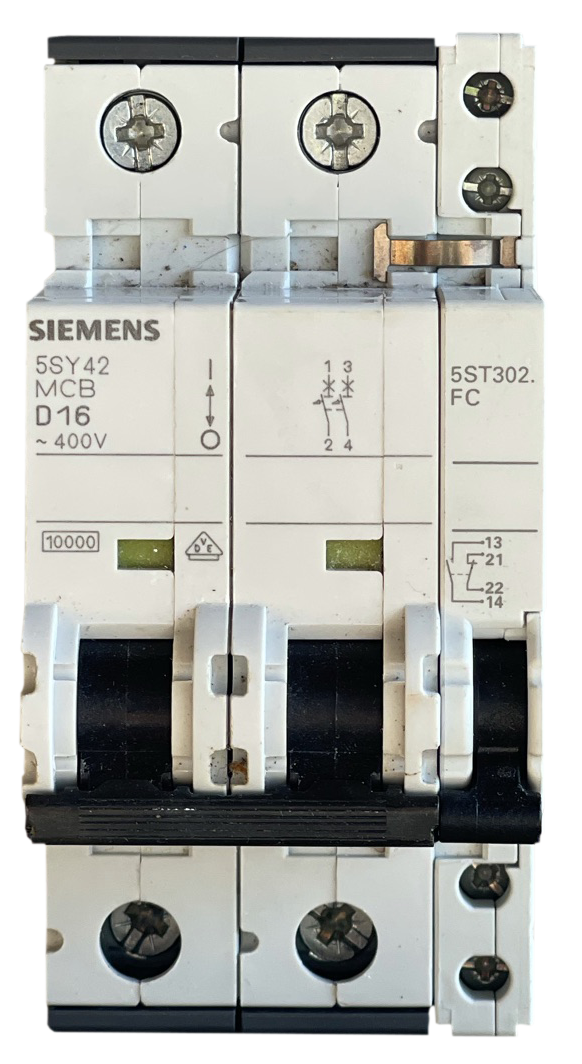

À quoi ça sertIl transmet une information liée à l’appareil auquel il est associé, par exemple sa position ou un déclenchement, selon le type d’auxiliaire.

À retenirUn contact de position et un contact de défaut ne donnent pas nécessairement la même information.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

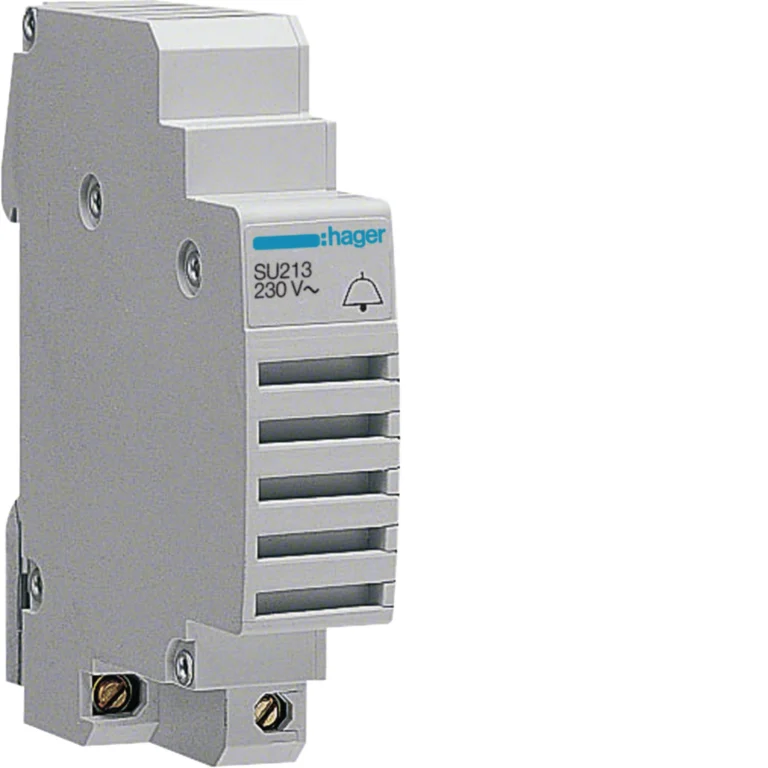

À quoi ça sertIl émet un son lorsqu’il reçoit la commande prévue : appel, alerte ou défaut, selon l’installation.

À retenirIl signale un événement ; il ne corrige pas sa cause.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

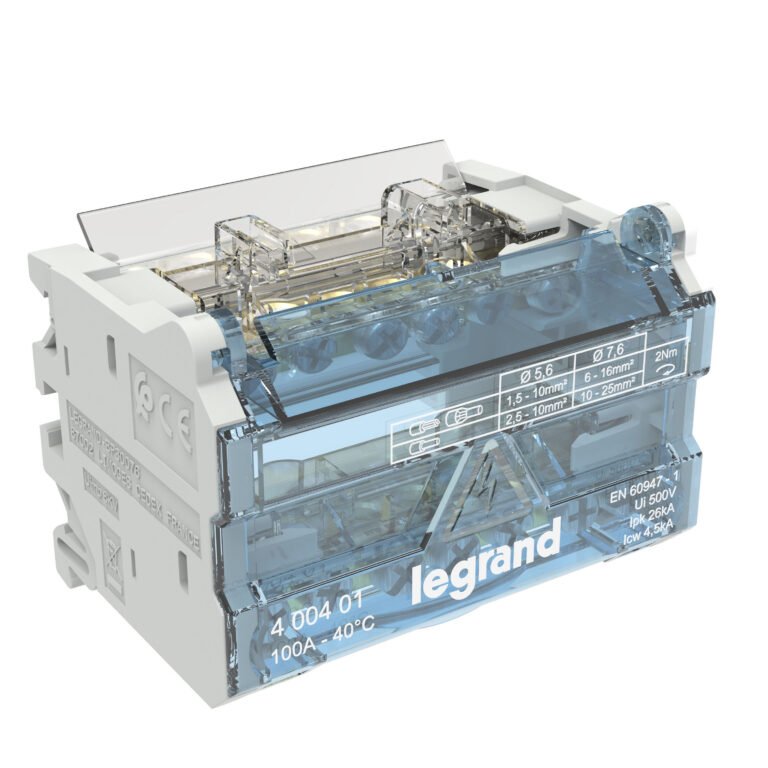

À quoi ça sertIl distribue la phase et le neutre vers plusieurs départs d’une installation monophasée. Les deux pôles regroupent séparément les connexions de phase et de neutre.

À retenirIl répartit l’alimentation, mais ne remplace pas les protections des circuits. Les conducteurs admis et les caractéristiques du répartiteur se vérifient sur le modèle choisi.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

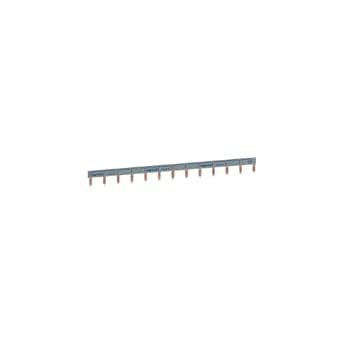

À quoi ça sertIl distribue l’alimentation à plusieurs appareils d’une même rangée.

À retenirSa forme, son pas et sa configuration de pôles doivent correspondre aux appareils associés. Un peigne n’est pas compatible avec tous les appareils.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

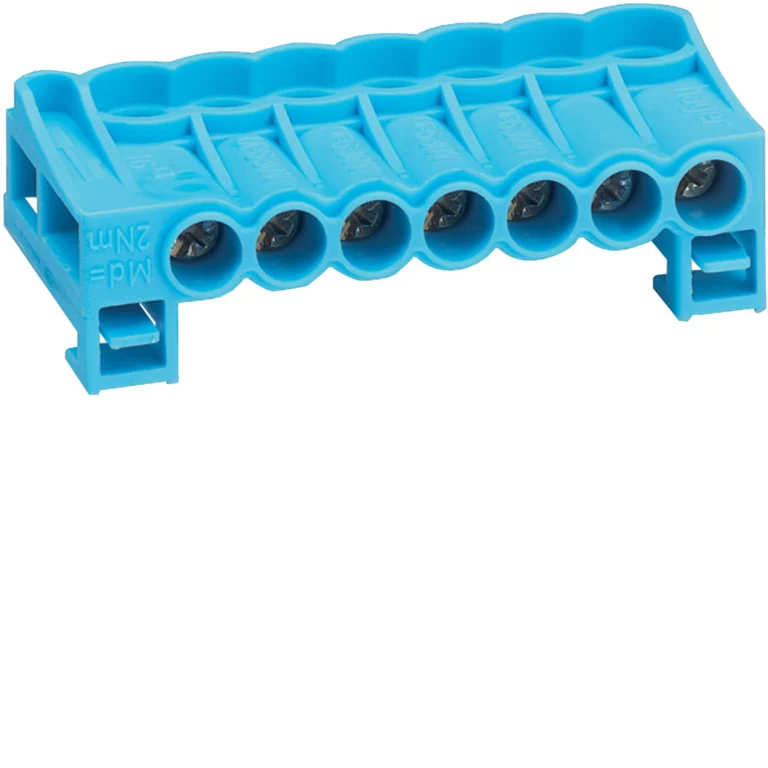

À quoi ça sertIls servent de points de raccordement et permettent d’organiser les liaisons dans l’armoire.

À retenirLeur fonction et les conducteurs admis dépendent du modèle : phase, neutre, conducteur de protection ou autres liaisons.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

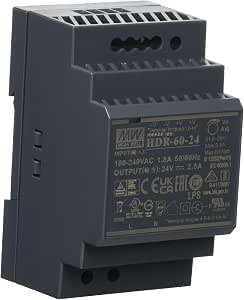

À quoi ça sertElle fournit la tension attendue par des équipements de commande, par exemple une sortie de 24 V en courant continu sur un modèle prévu pour cela.

À retenirLa tension, le courant disponible et les caractéristiques d’isolation se vérifient sur la référence exacte.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

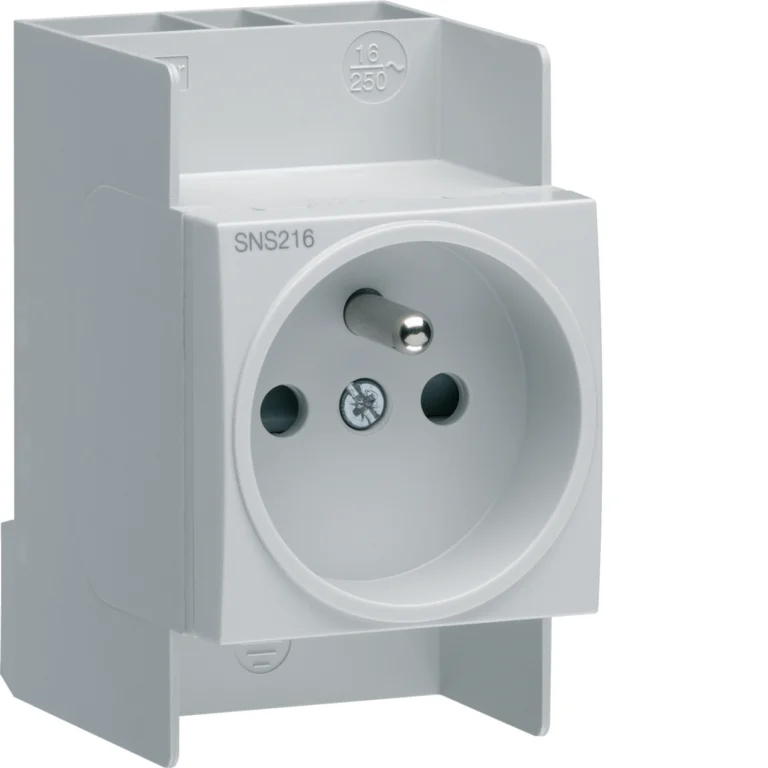

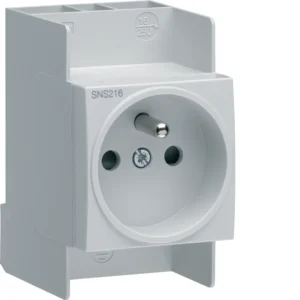

À quoi ça sertC’est une prise de courant conçue pour être montée sur le rail du tableau. Elle permet d’y brancher un équipement.

À retenirElle appartient au branchement, pas à la commande. Sa présence ne remplace pas les protections de son circuit.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

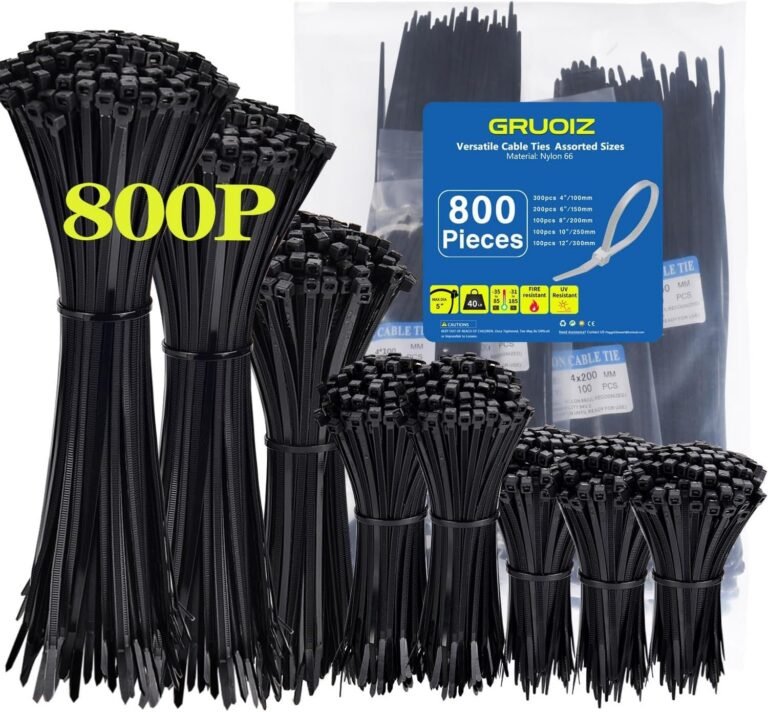

À quoi ça sertIl regroupe et maintient des câbles en faisceau, par exemple pour organiser les fils dans une armoire. Le lot présenté comprend 800 colliers noirs de plusieurs longueurs.

À retenirChoisissez la longueur, la largeur et le diamètre de serrage selon le faisceau, sans écraser les câbles. Pour une exposition au soleil, vérifiez la résistance aux UV indiquée par le fabricant : la couleur noire seule ne suffit pas à la garantir.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

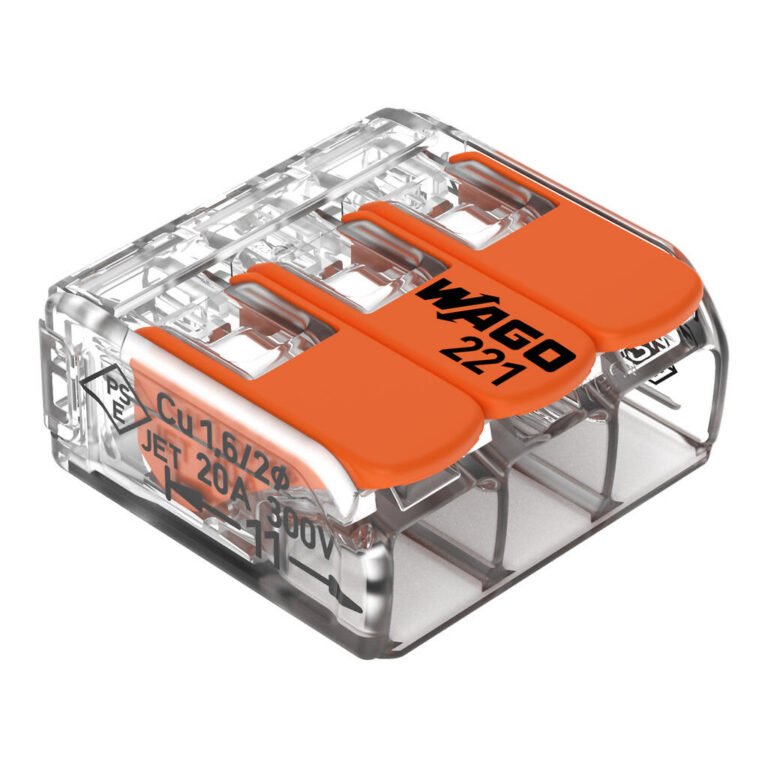

À quoi ça sertElle raccorde des conducteurs entre eux, par exemple dans une boîte de dérivation. La WAGO 221-413 possède trois entrées à leviers et accepte des conducteurs rigides, semi-rigides ou souples, dans les sections prévues par le fabricant.

À retenirChoisissez le nombre d’entrées, le type de conducteur et sa section. Les trois entrées de cette borne sont reliées électriquement : elles ne constituent pas trois circuits séparés. Les caractéristiques d’une série WAGO ne s’appliquent pas automatiquement aux autres.

Liens affiliés Amazon : 99outils peut percevoir une commission sur vos achats, sans surcoût pour vous.

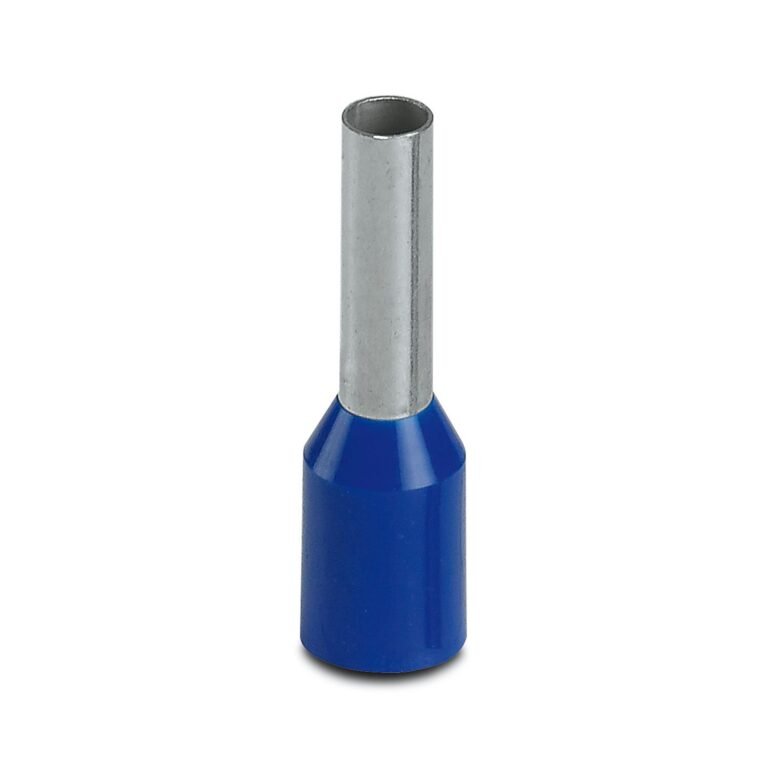

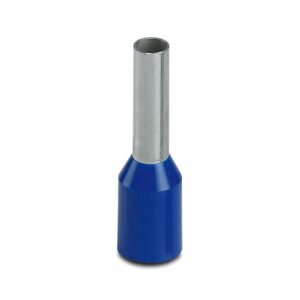

À quoi ça sertIl maintient ensemble les brins à l’extrémité d’un conducteur souple pour faciliter son raccordement dans une borne adaptée. L’exemple présenté est destiné à une section de 2,5 mm², avec une partie métallique de 8 mm.

À retenirLa section de l’embout et la longueur de sa partie métallique doivent correspondre au conducteur et à la borne. Il se sertit avec une pince adaptée. Vérifiez les indications de la borne : un embout n’est pas nécessaire dans tous les types de raccordement.
